滾珠絲杠作為一種將旋轉運動高效轉化為直線運動的精密傳動部件，在現代工業自動化、精密制造等領域發揮著至關重要的作用。深入了解其原理、掌握正確的選型方法以及常見故障處理技巧，對于保障設備的穩定運行和提升生產效率具有重要意義。?

一、滾珠絲杠的工作原理?

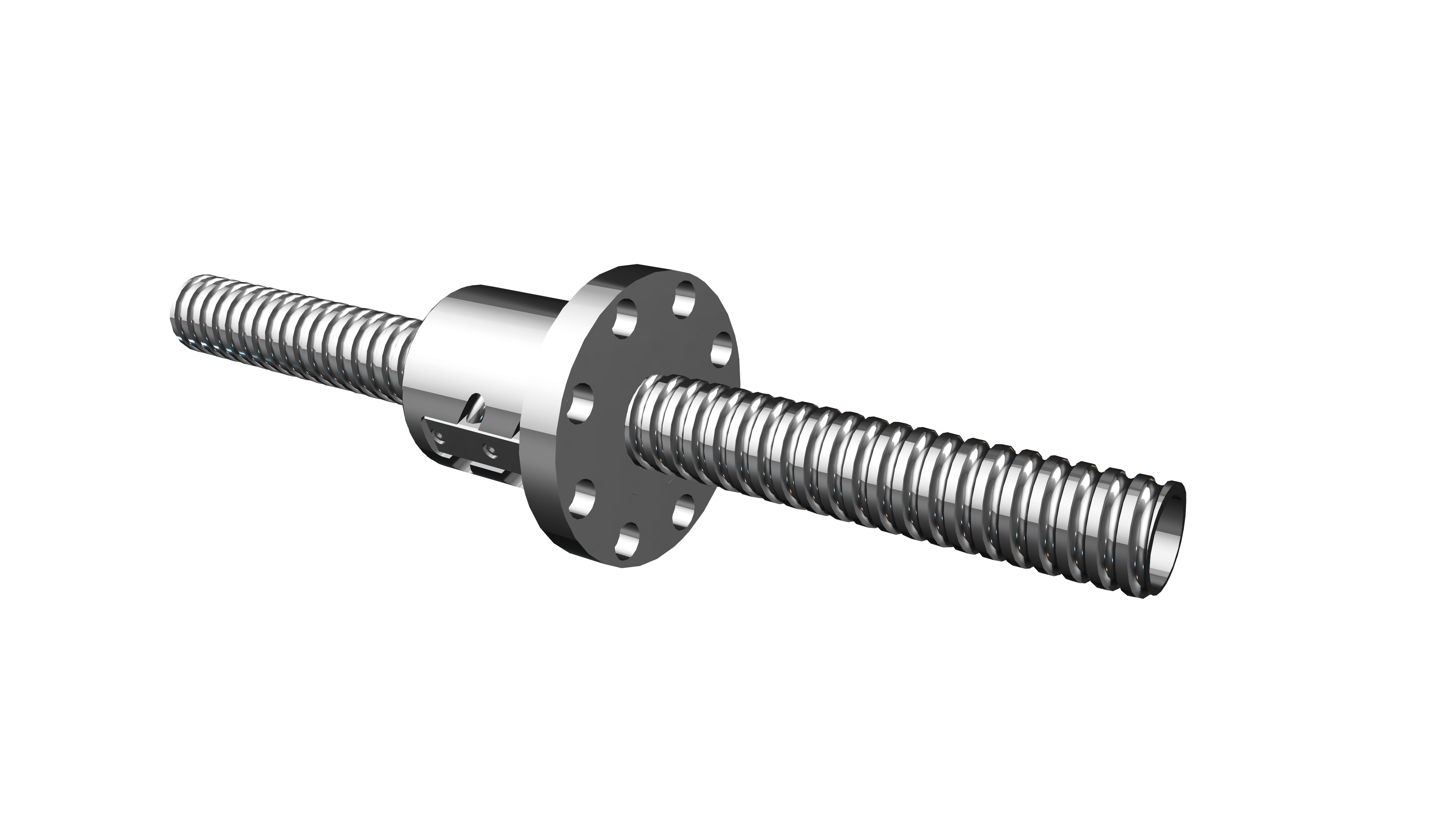

滾珠絲杠的核心工作原理是利用滾動摩擦，替代傳統滑動絲杠的滑動摩擦，從而實現高效、精密的傳動。其主要由絲杠、螺母、滾珠和回珠器，（滾珠循環裝置）組成。?

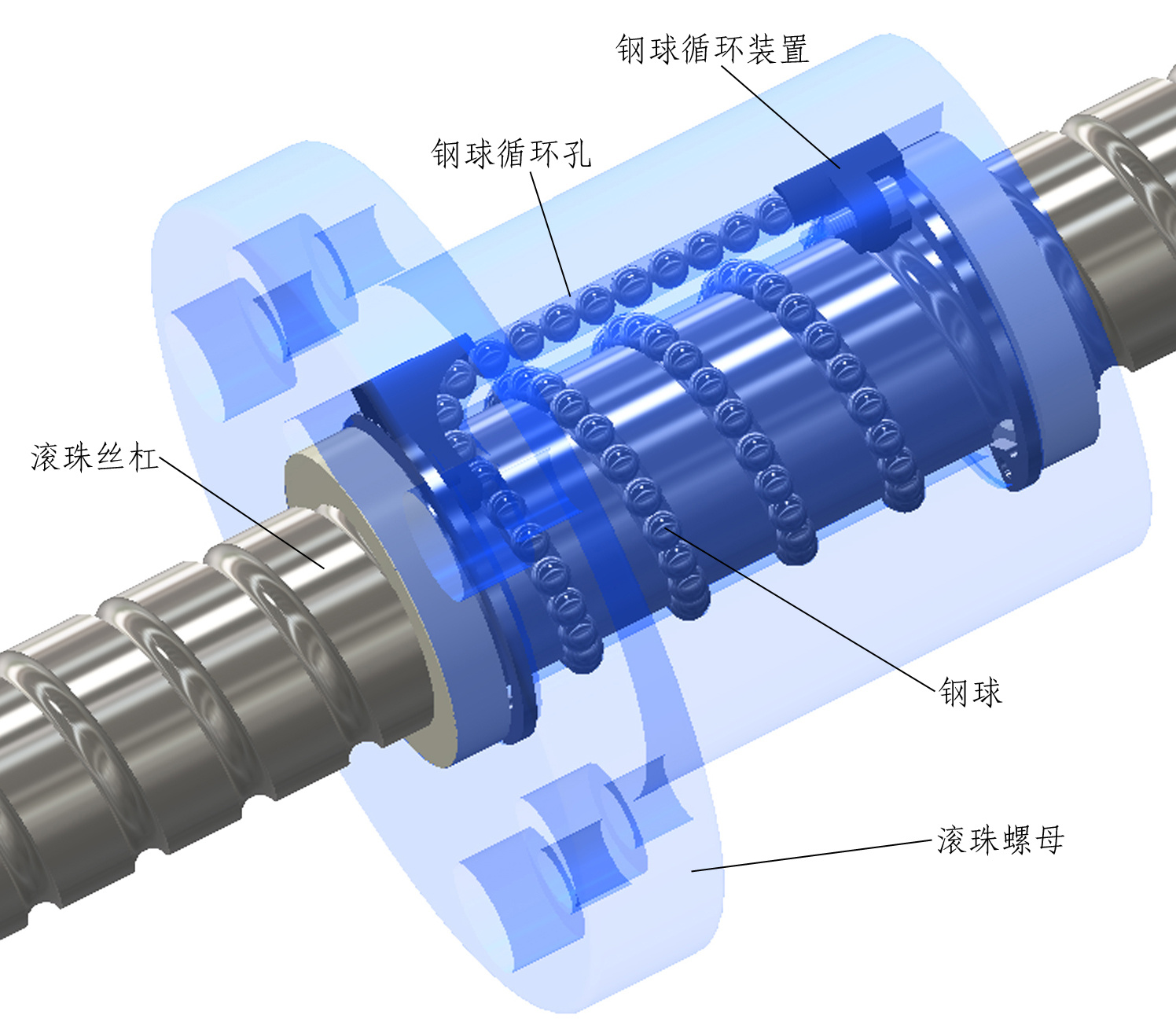

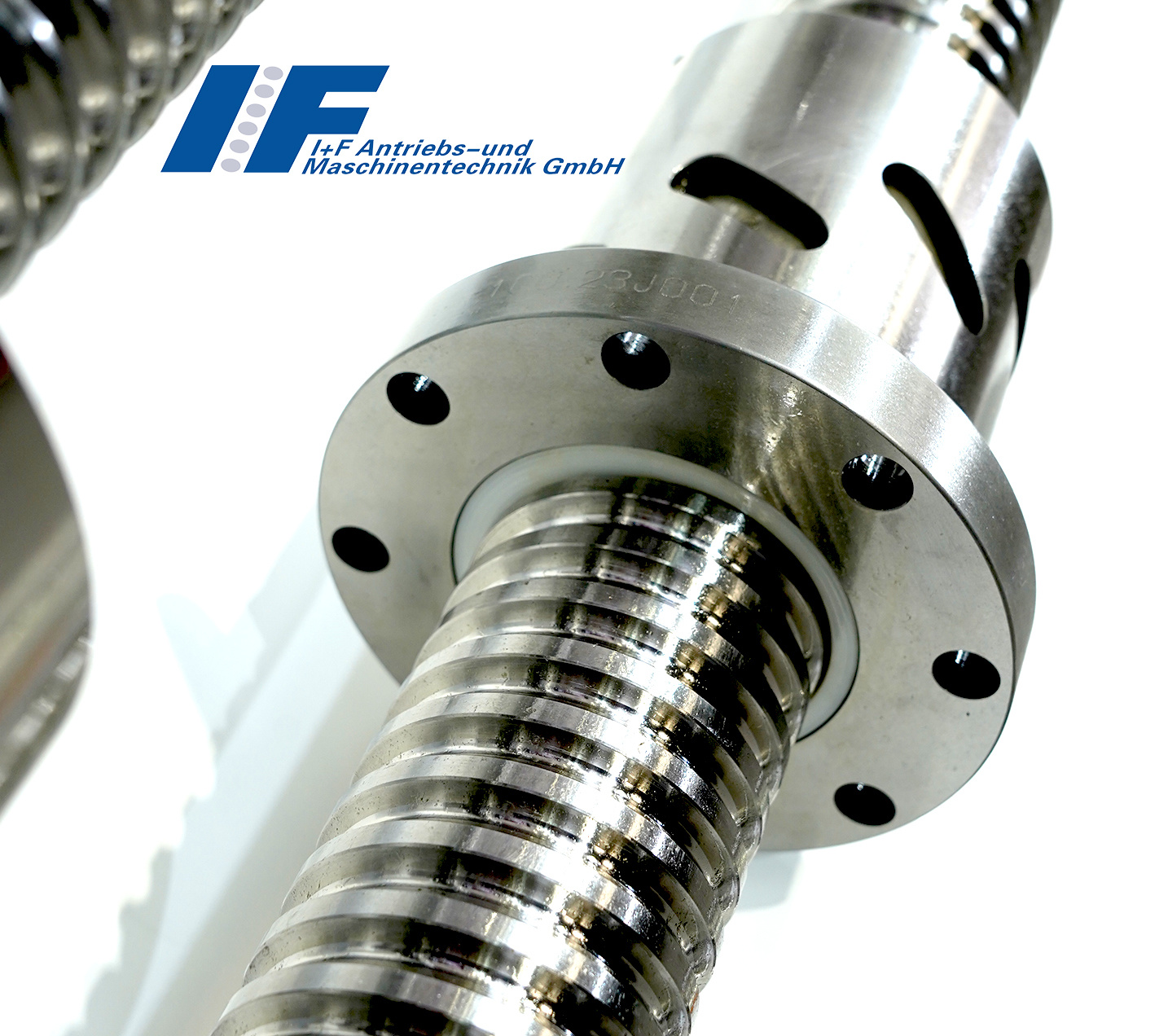

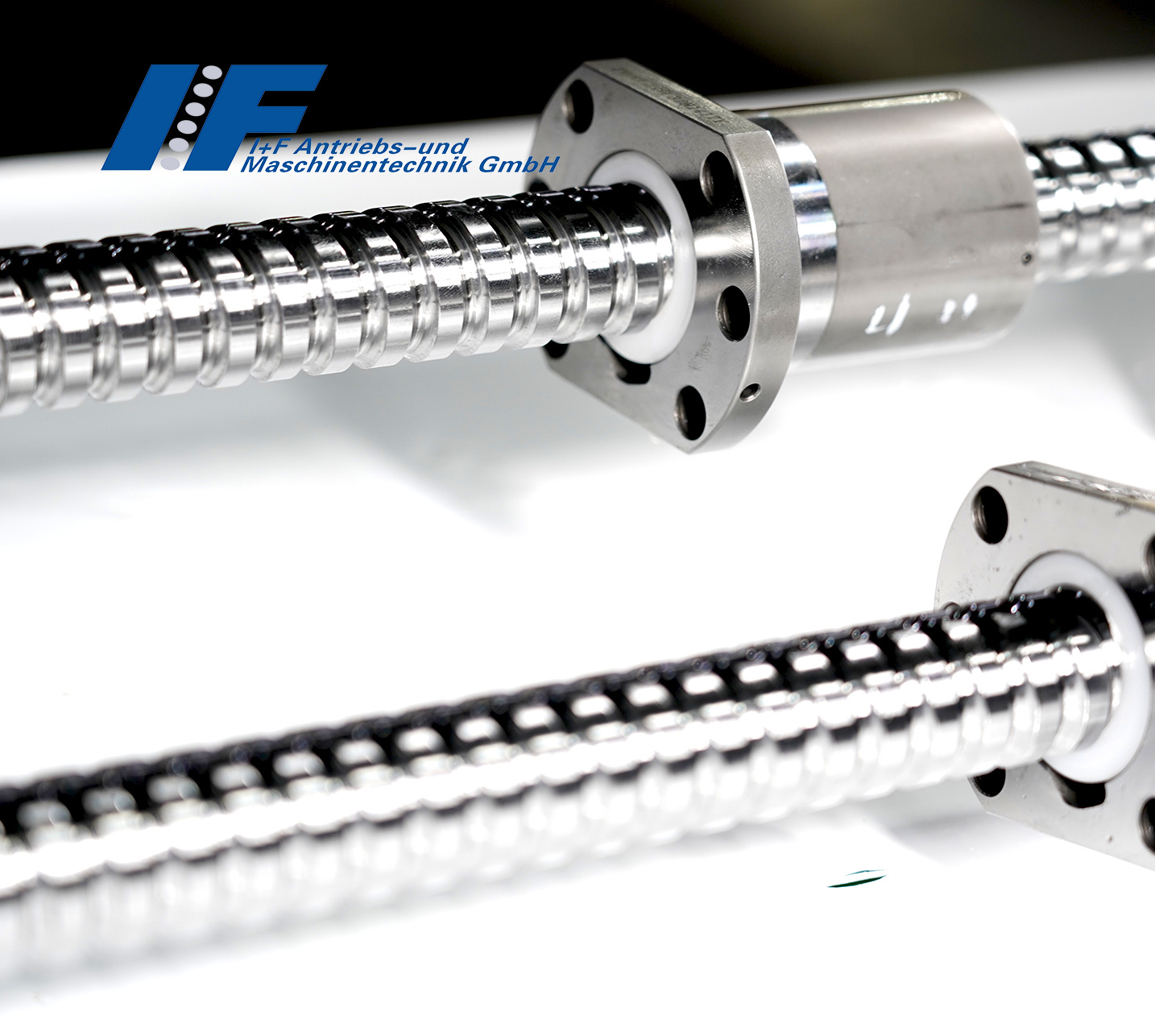

絲杠是帶有螺旋槽的圓柱形軸，螺母內部也有對應的螺旋槽，滾珠置于絲杠和螺母的螺旋槽之間。當絲杠旋轉時，絲杠上的螺旋槽會推動滾珠在螺母的螺旋槽內滾動，滾珠的滾動進而帶動螺母沿絲杠軸向做直線運動；反之，若螺母受到軸向力，也會通過滾珠帶動絲杠旋轉，實現直線運動向旋轉運動的轉化。?

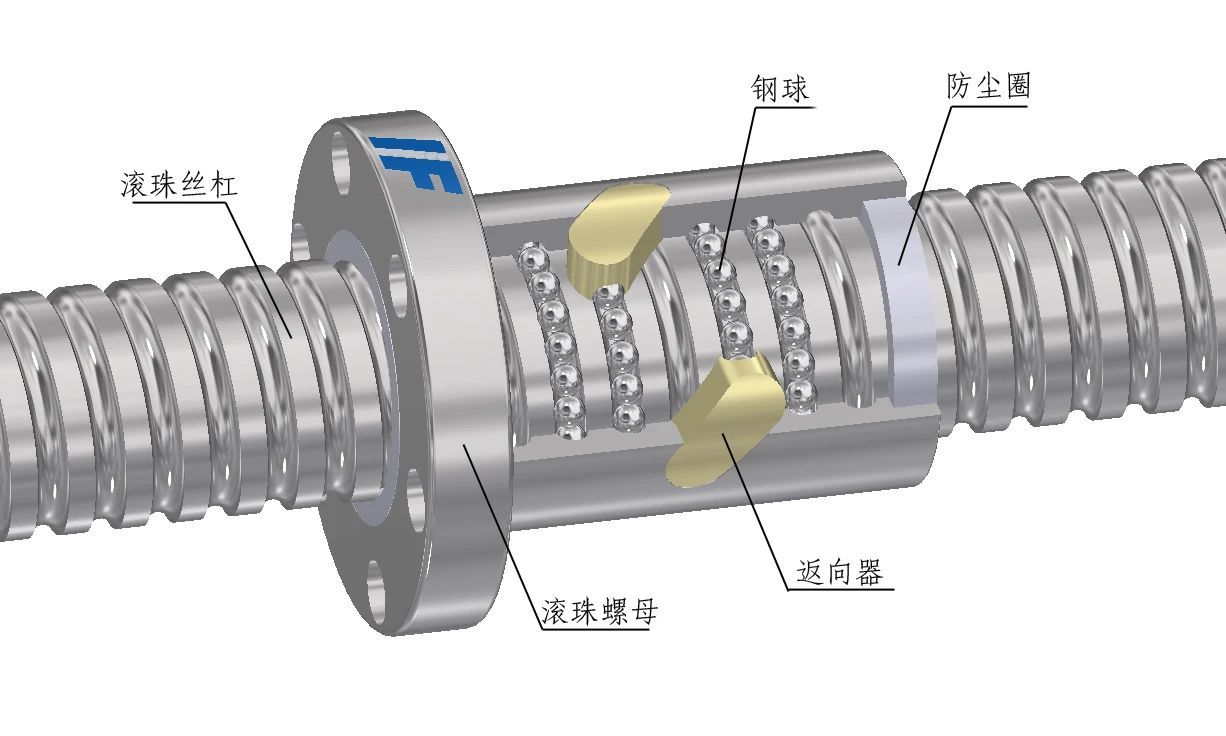

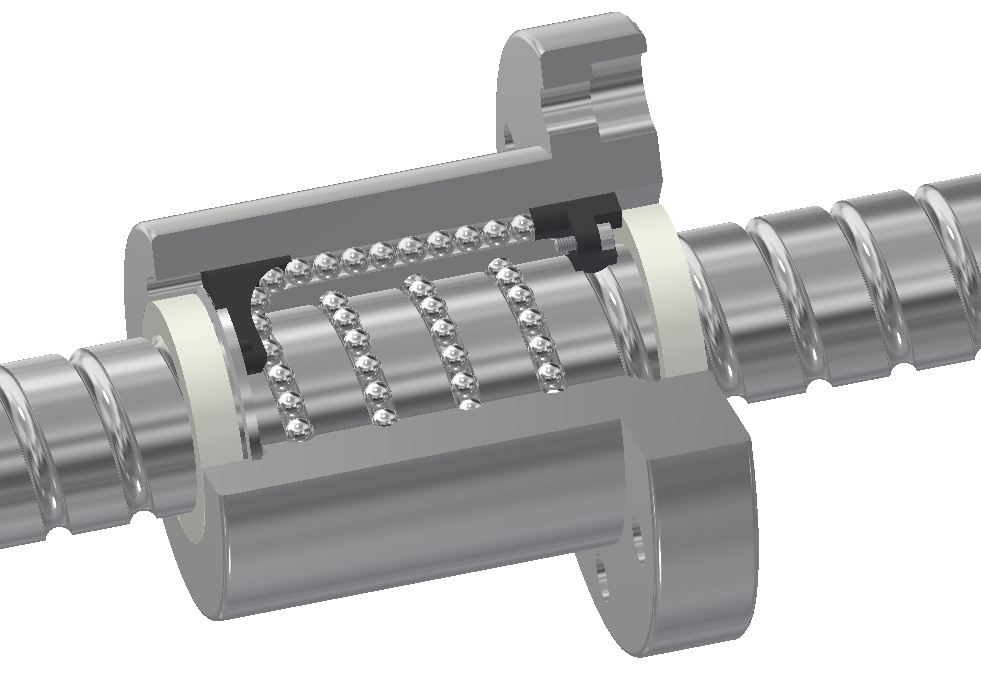

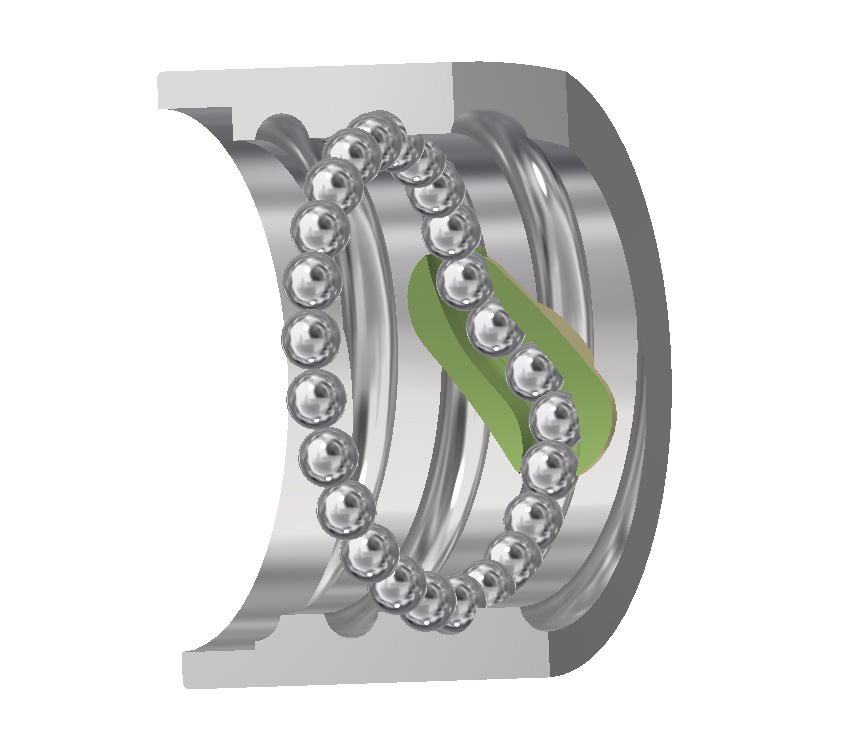

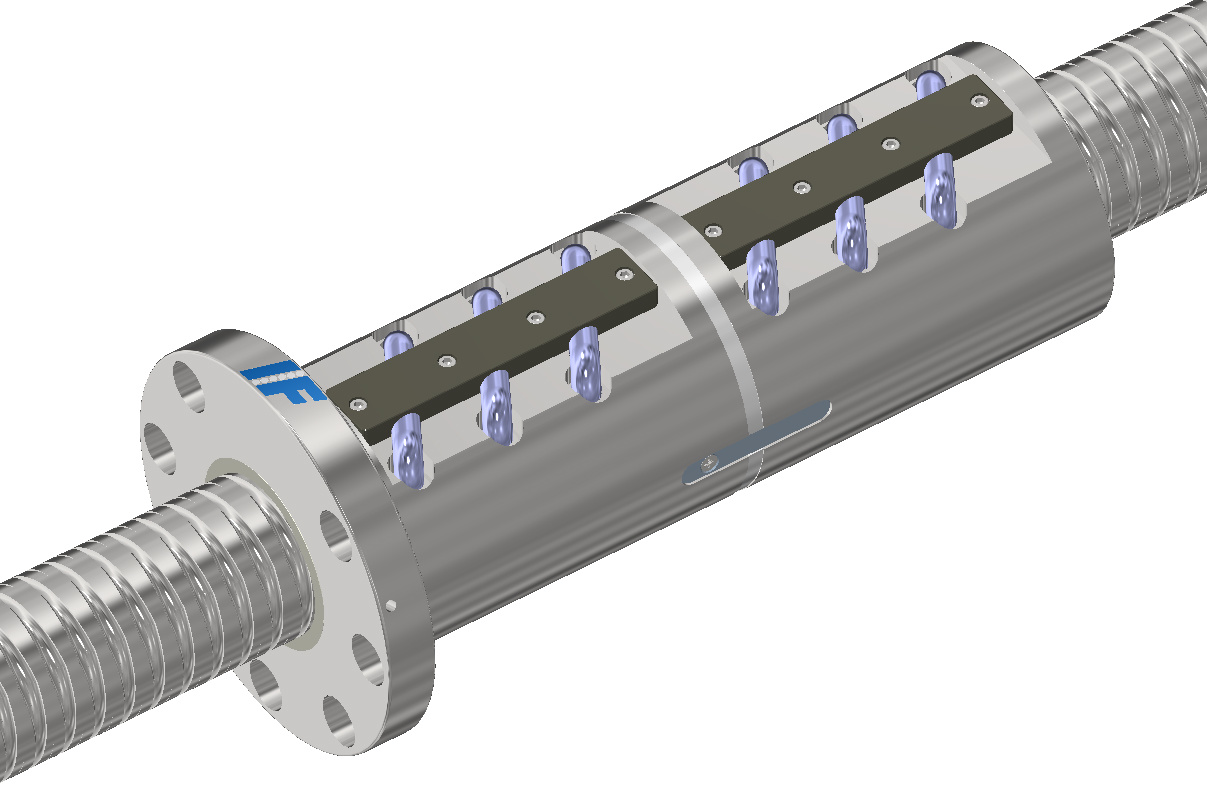

回珠器的作用是將從螺母一端滾出的滾珠送回另一端，形成循環運動。常見的回珠器類型有插管式、端蓋式和內循環式等。其中，內循環式結構緊湊，徑向尺寸小，循環平穩性好，但制造難度較高；外循環式通過外部插管或端蓋實現循環，結構簡單，制造方便，但徑向尺寸較大，循環時可能有輕微沖擊。

?

滾珠通常由高強度鋼材制成，如軸承鋼，它是實現滾動摩擦的關鍵，使得滾珠絲杠的摩擦系數極低，通常在 0.001-0.005 之間，傳動效率可達 90%-95%，遠高于滑動絲杠的 20%-40%。?

正是這些特性，讓滾珠絲杠在需要高精度、高效率傳動的場景中大放異彩：從精密機床的進給系統到半導體設備的定位機構，從自動化生產線的機械臂到醫療器械的精密傳動，它用 “滾動” 替代 “滑動” 的巧妙設計，成為現代工業中精準運動控制的核心部件，推動著各類設備向更高精度、更低能耗的方向發展。

二、滾珠絲杠的選型?

MODEL SELECTION

（一）選型參數?

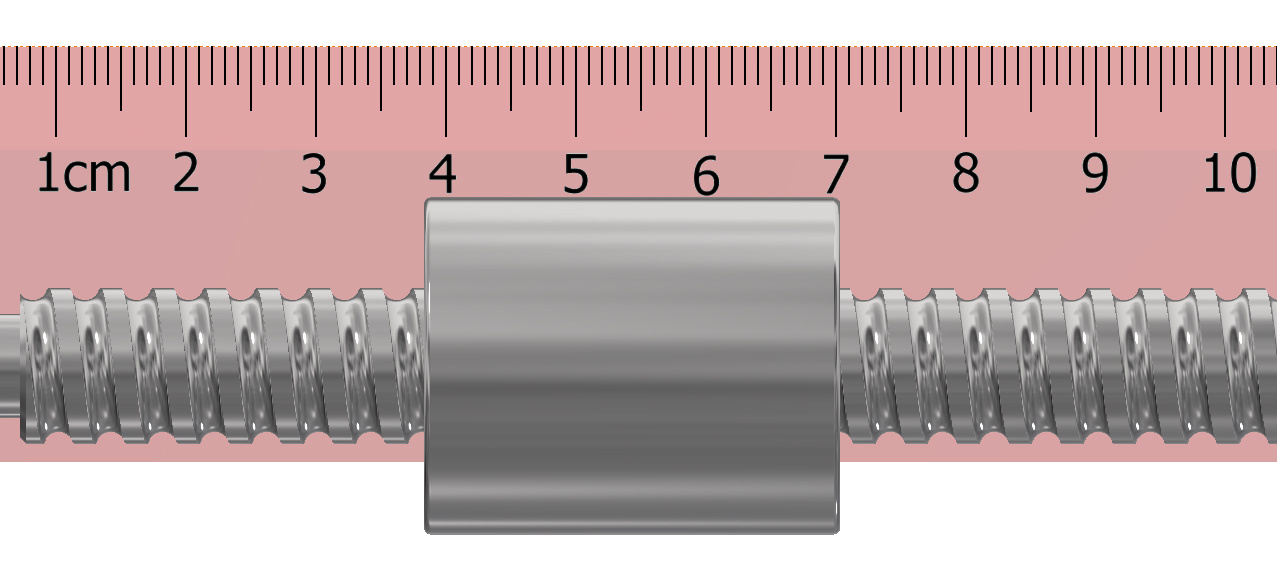

1. 導程（螺距）：?

導程是絲杠旋轉一周時螺母的軸向移動距離，它直接決定了傳動系統的速度特性。例如，當電機轉速為 1000r/min 時，導程 10mm 的絲杠可實現 10m/min 的直線速度，而導程 20mm 的絲杠則能達到 20m/min。

?

選擇時需結合設備的生產節拍要求：高速分揀設備常選用 16-20mm 導程以提升效率；精密裝配設備則多采用 5-10mm 導程，通過降低速度換取更高的定位穩定性。?

同時要注意，大導程絲杠的螺旋角較大，會增加軸向載荷對絲杠的徑向分力，可能導致絲杠彎曲變形，因此需配合更大直徑的絲杠使用。?

2. 直徑：?

絲杠直徑是指螺紋的公稱直徑，是承載能力的核心指標。直徑與承載能力呈正相關，例如直徑 20mm 的絲杠額定動載荷約為 50kN，而直徑 32mm 的絲杠可達到 120kN 以上。

?

實際選型中需考慮動態工況：在頻繁啟停的場景（如機器人關節），絲杠需承受較大的加速度載荷，此時直徑需比靜態計算值放大 10%-20%；垂直安裝的絲杠（如升降平臺），還需額外考慮自重產生的扭矩影響，通常建議直徑不小于 16mm。?

此外，直徑還影響絲杠的臨界轉速（避免共振的最高轉速），長徑比（絲杠長度 / 直徑）超過 30 時，需采用兩端固定的支撐方式增強剛性。?

3. 精度等級：?

精度等級主要通過導程誤差、定位誤差等指標劃分，國際標準中 C1 級的導程誤差可控制在 3μm/300mm 以內，而 C10 級允許誤差為 50μm/300mm。

?

不同場景對精度的要求差異顯著：?

• 半導體晶圓搬運設備需 C3 級以上精度，確保芯片定位誤差小于 0.01mm；?
• 普通數控銑床選用 C5-C7 級即可滿足加工需求；?
• 物料輸送機械采用 C10 級便能降低成本。?

需注意，高精度絲杠的制造成本呈指數級增長，C3 級絲杠價格約為 C7 級的 3-5 倍，應避免盲目追求高精度。?

4. 額定動載荷：?

額定動載荷是絲杠在 100 萬轉壽命下能承受的最大軸向載荷，計算公式為?

C=F×(L10?/106)1/3

（其中 F 為實際載荷，?

L10?

為預期壽命轉數）。?

例如，某設備需承受 20kN 載荷，預期使用壽命為 500 萬轉，則所需絲杠的額定動載荷需達到?

20×(500/100)1/3≈34kN

。?

選型時還需考慮載荷性質：沖擊載荷（如沖壓設備）需將計算值放大 20%-30%；脈動載荷（如往復運動機構）則需乘以 1.5 倍安全系數。?

5. 剛性：?

絲杠剛性由三部分組成：絲杠自身的拉壓剛性（?Ks?=πd4E/(8L3)，E 為彈性模量）、滾珠接觸剛性（與預緊力正相關）和支撐軸承剛性。

?

在精密磨削機床中，0.001mm 的變形就可能導致工件尺寸超差，因此需通過以下方式提升剛性：?

• 選用空心絲杠（內部填充混凝土或環氧樹脂）提升抗彎剛性；?
• 采用雙螺母預緊，預緊力設定為最大載荷的 1/3；?
• 固定端使用角接觸球軸承組（如配對的 7000 系列），增強軸向支撐剛性。

（二）選型步驟?

1. 確定設備的工作條件，包括運動速度、加速度、工作時間、環境溫度、濕度等。?

2. 計算所需的軸向載荷，包括工作載荷、附加載荷等，確保所選滾珠絲杠的額定動載荷能滿足要求。?

3. 根據運動速度和導程，計算絲杠的轉速，使其在合理范圍內。?

4. 結合設備的精度要求，選擇合適的精度等級。?

5. 考慮設備的結構空間和安裝要求，確定絲杠的直徑和長度。?

6. 對所選型號進行校核，包括壽命、剛性、穩定性等方面，確保其能可靠工作。?

（三）選型注意事項?

1. 不同應用領域對滾珠絲杠的要求不同，如數控機床的進給軸需要高精度和高剛性，而一般自動化設備可能更注重成本和效率。?

2. 要考慮滾珠絲杠的安裝方式，如固定端和自由端的支撐方式，會影響其剛性和穩定性。?

3. 預緊方式的選擇也很重要，預緊可消除間隙、提高剛性，常見方式有雙螺母墊片預緊、雙螺母螺紋預緊、單螺母變位導程預緊等，需根據實際需求選擇。?

三、滾珠絲杠的常見故障處理?

FAULT HANDLING

（一）異響?

1. 原因：滾珠磨損或損壞、絲杠與螺母的螺旋槽有雜質、回珠器故障、安裝不當導致的偏心等。?

2. 處理方法：檢查滾珠狀況，如有磨損或損壞及時更換；清潔絲杠和螺母的螺旋槽，去除雜質；檢查回珠器是否正常，如有故障進行維修或更換；重新安裝滾珠絲杠，確保安裝同心度和垂直度符合要求。?

（二）振動?

1. 原因：絲杠剛性不足、滾珠與滾道接觸不良、電機與絲杠的連接不同心、負載不均勻等。?

2. 處理方法：更換直徑更大或剛性更好的絲杠；檢查滾珠與滾道的接觸情況，如有問題進行修復或更換；調整電機與絲杠的連接，保證同心度；優化負載分布，使負載均勻。?

（三）精度下降?

1. 原因：絲杠或螺母的磨損、導程誤差增大、預緊力不足或過大、安裝精度降低等。?

2. 處理方法：對磨損嚴重的絲杠或螺母進行更換；重新校準導程誤差，必要時進行磨削加工；調整預緊力至合適范圍；檢查安裝精度，重新調整或安裝。?

（四）溫升過高?

1. 原因：潤滑不良、負載過大、轉速過高、散熱條件差等。?

2. 處理方法：添加適量的專用潤滑脂或潤滑油，定期更換；降低負載或更換承載能力更強的滾珠絲杠；降低轉速，使其在合理范圍內；改善散熱條件，如增加散熱片、風扇等。?

（五）滾珠脫落?

1. 原因：回珠器損壞、安裝時操作不當、滾珠磨損過度等。?

2. 處理方法：更換損壞的回珠器；按照正確的安裝方法重新安裝滾珠；更換磨損過度的滾珠。?

總之，深入理解滾珠絲杠的原理，掌握科學的選型方法，以及及時有效地處理常見故障，對于保證設備的正常運行、提高生產效率和產品質量具有重要意義。在實際應用中，還需根據具體情況進行分析和處理，不斷積累經驗，以充分發揮滾珠絲杠的性能。?
